Мониторинг питания оборудования с FnIO

При реализации проекта АСУ ТП паровой котельной №2 на производственной площадке холдинга ФортеИнвест системные интеграторы компании Honeywell использовали узлы распределенного ввода-вывода CREVIS FnIO в подсистеме мониторинга питания.

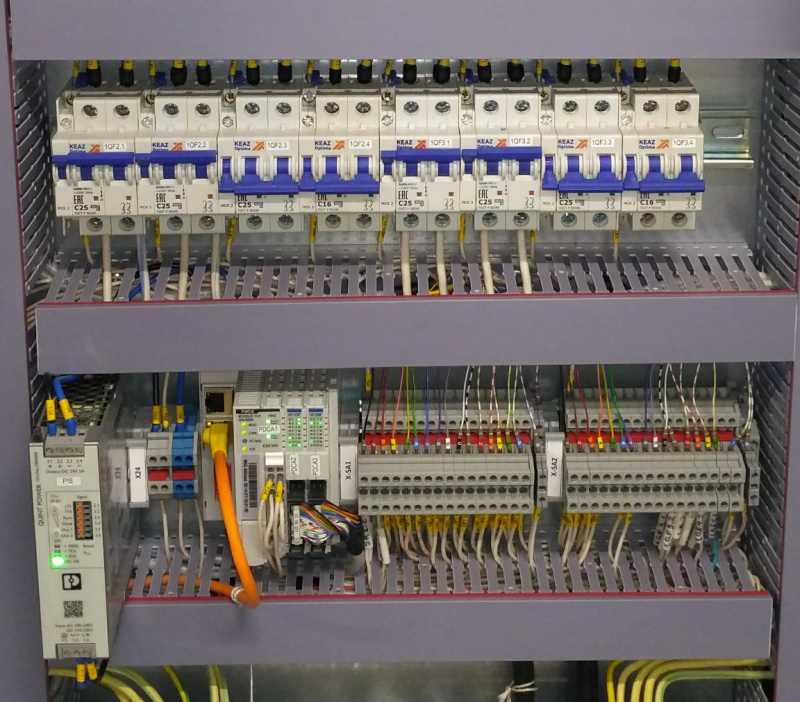

Сбор сигналов состояния АВР, источников питания и коммутационной аппаратуры шкафов гарантированного питания и шкафов КИП распределенной системы управления Experion PKS обеспечивают сетевые узлы CREVIS:

• модули адаптеров: сетевой адаптер Modbus TCP GN-9289
• модули ввода-вывода: 16-ти канальный модуль дискретного ввода GT-123F

Компактные модули дискретного ввода GT-123F имеют универсальную схему подключения Sink или Source и 20-ти контактный разъем IDC. Подключение возможно с применением готовых кабельных сборок, например, CABLE-FLK20/OE/… производства Phoenix Contact.
