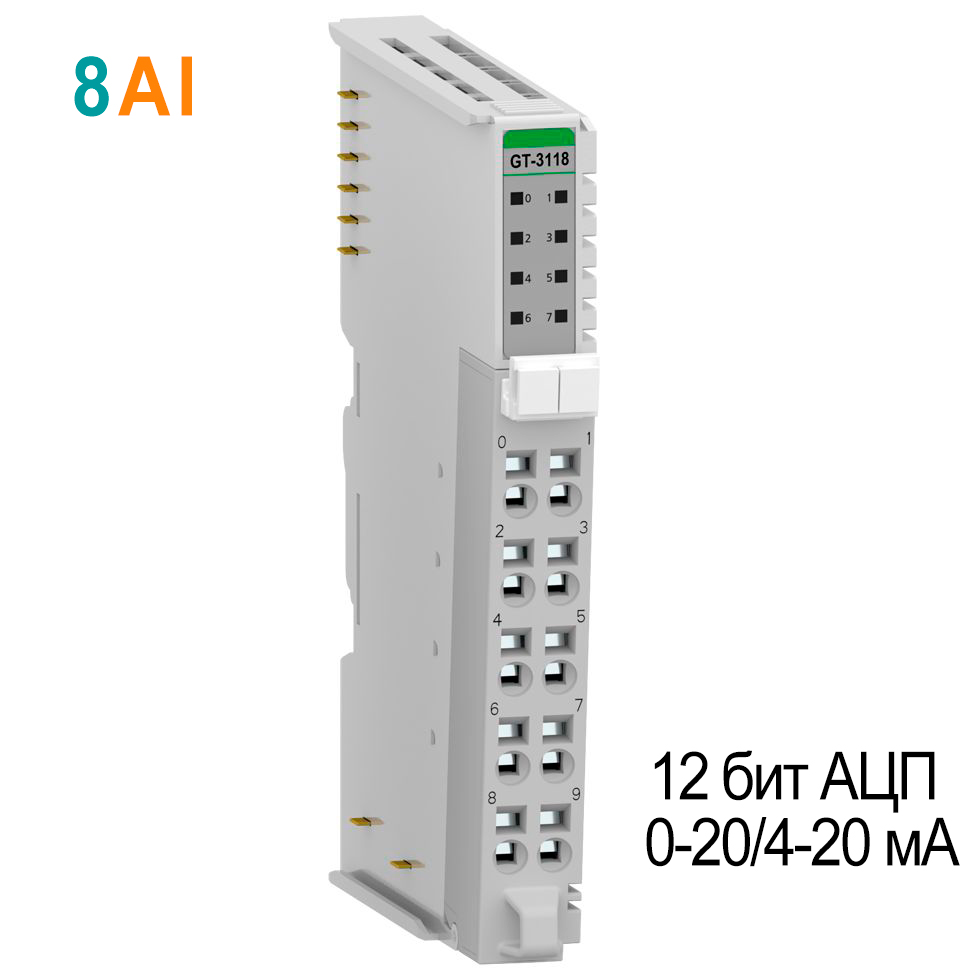

Артикул:
GT-3118
Характеристики входов
Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
Индикация | 8 зелёных индикаторов статуса канала |
Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА |
Разрешение (точность) | 12 бит АЦП: 4.88 мкА/бит (для 0 ~ 20 мА), 3.91 мкА/бит (для 4 ~ 20 мА) |
Формат данных | 16-битное целое число (код АЦП) |
Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
Входное сопротивление | 121.5 Ом |
Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным Превышение допустимого диапазона (> 21 мА): индикатор соотв. канала не горит Выход за пределы допустимого диапазона (< 3 мА для 4 ~ 20 мА): индикатор соотв. канала не горит |
Время преобразования | 1.5 мс / все каналы |
Калибровка | Не требуется |
Общие контакты | 2 контакта (AGND) |
Базовые характеристики
Рассеиваемая мощность | 30 мА при 5 В DC |
Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |

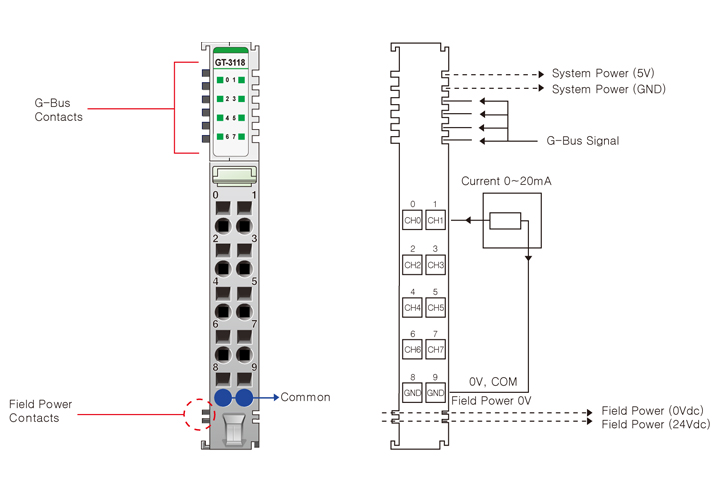

Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
Вес | 58 г |
Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (Ток) Crevis GT-31xx, Серия G.pdf / PDF 2.62MB
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
4...20 мА, 0...20 мА
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
