Артикул:

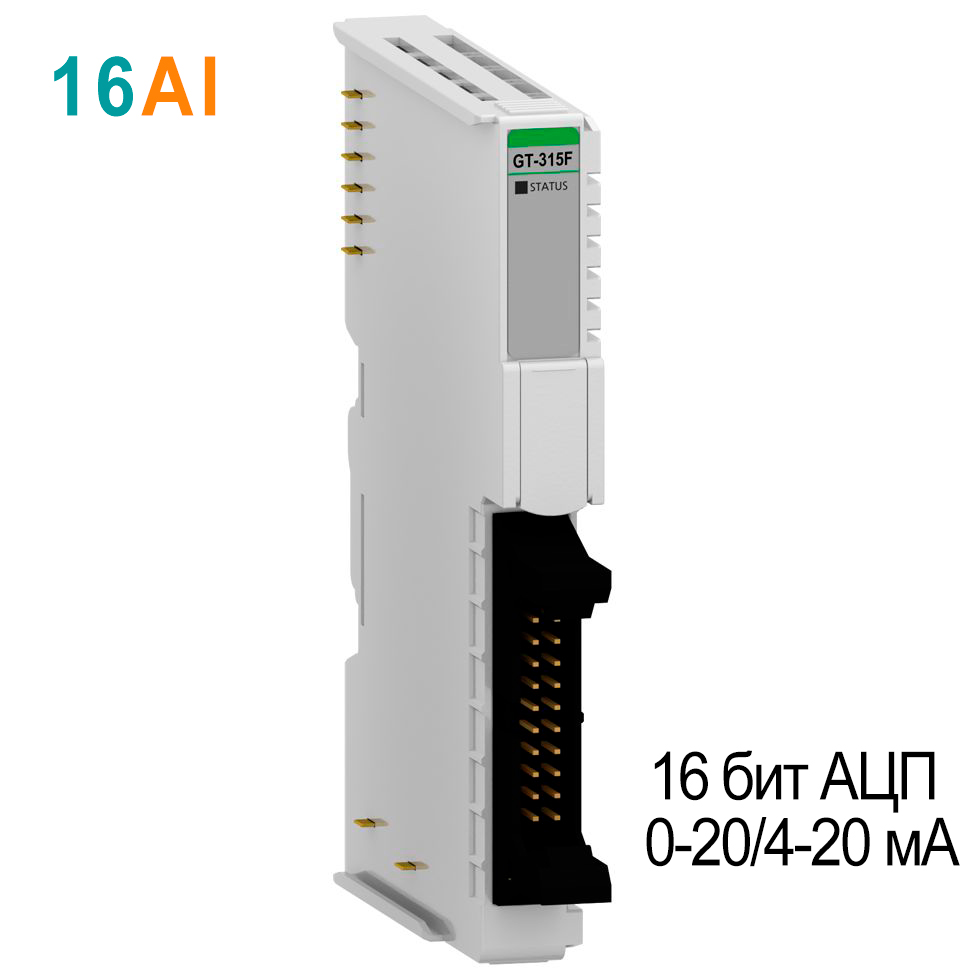

GT-315F
Характеристики входов
| Количество каналов | 16 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины G-Bus |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА |
| Разрешение (точность) |
16 бит АЦП (включая знак): 0.61 мкА/бит (для 0 ~ 20 мА), 0.49 мкА/бит (для 4 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 121.5 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикатор статуса мигает зелёным |
| Время преобразования | 1.2 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 26.4 В DC Рассеиваемая мощность: 35 мА при 24 В DC |

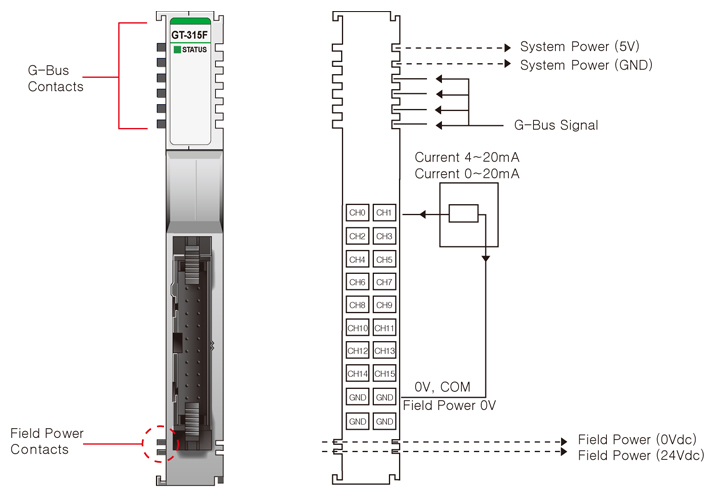

| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (Ток) Crevis GT-31xx, Серия G.pdf / PDF 2.62MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
16
Диапазон измерений
4...20 мА, 0...20 мА
Ток потребления, мА
30
Тип разъема
IDC 20
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
16 бит АЦП
