Артикул:

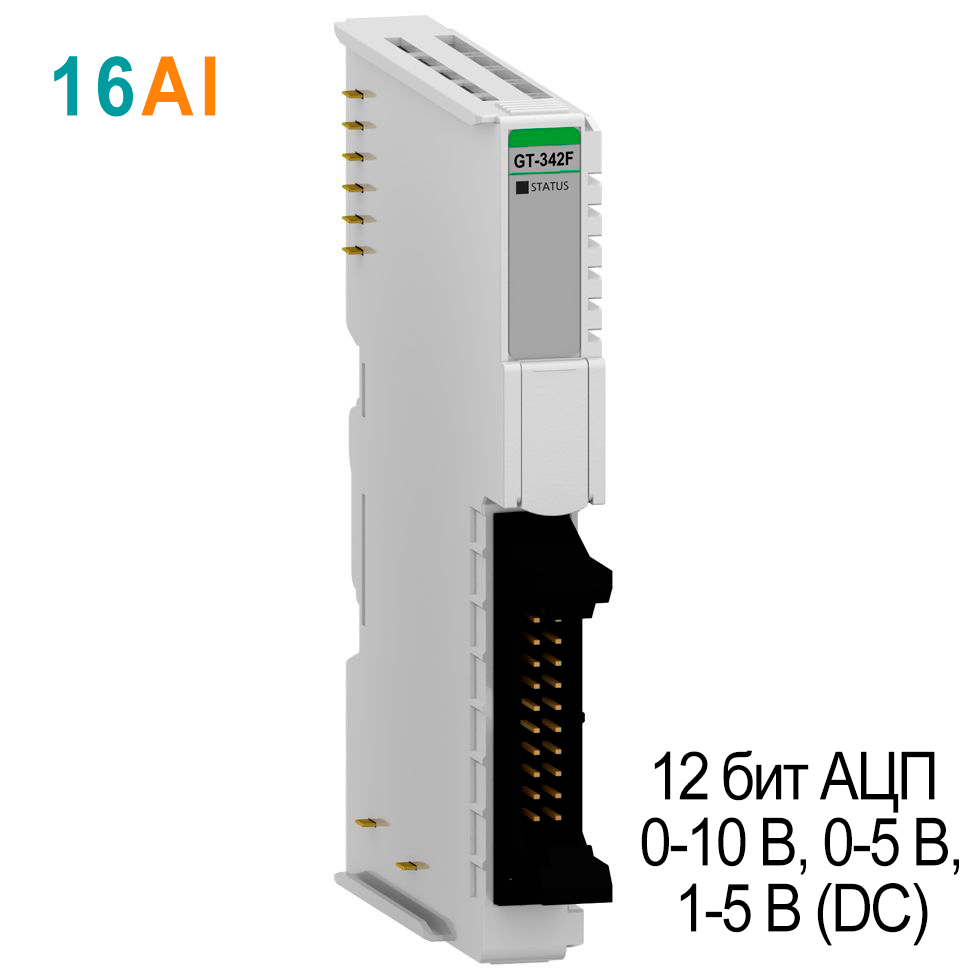

GT-342F
Характеристики входов
| Количество каналов | 16 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины G-Bus |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, 1 ~ 5 В DC |
| Разрешение (точность) |
12 бит АЦП: 2.44 мВ/бит (для 0 ~ 10 В), 1.22 мВ/бит (для 0 ~ 5 В), 0.977 мВ/бит (для 1 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 60°С |
| Входное сопротивление | 500 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикатор статуса мигает зелёным |
| Время преобразования | 1.0 мс / все каналы |
| Калибровка | Не требуется |

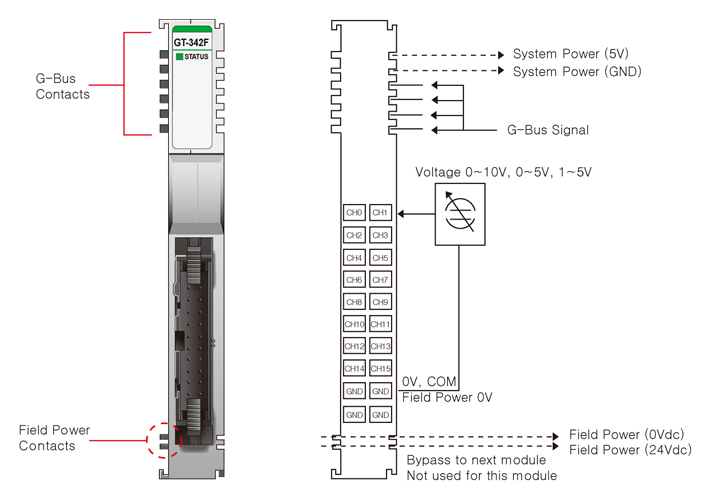

| Общие контакты | 4 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 26.4 В DC Рассеиваемая мощность: 35 мА при 24 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (Напряжение) Crevis GT-34xx, Серия G.pdf / PDF 2.88MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
16
Диапазон измерений
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
30
Тип разъема
IDC 20
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
