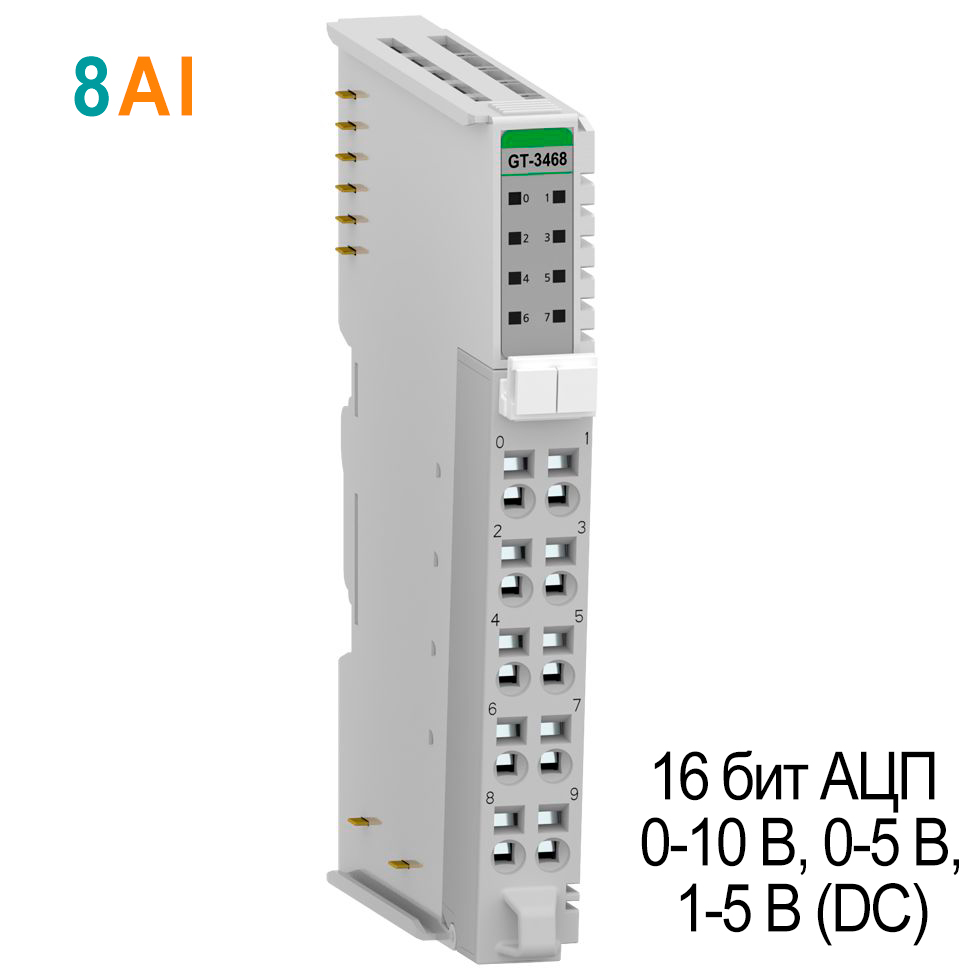

Артикул:
GT-3468
Характеристики входов
| Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация | 8 зелёных индикаторов статуса канала |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, 1 ~ 5 В DC |
| Разрешение (точность) |
16 бит АЦП (включая знак): 0.31 мВ/бит (для 0 ~ 10 В), 0.15 мВ/бит (для 0 ~ 5 В), 0.12 мВ/бит (для 1 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 500 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным |
| Время преобразования | 0.4 мс / все каналы |
| Калибровка | Не требуется |

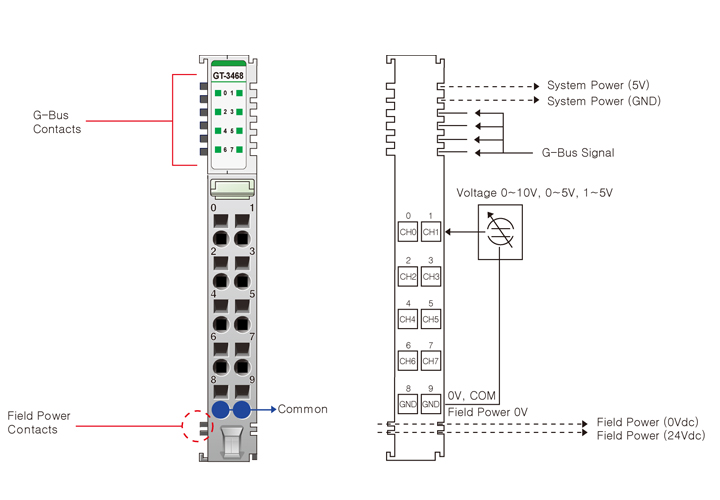

| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 30 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (Напряжение) Crevis GT-34xx, Серия G.pdf / PDF 2.88MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
0...5 В, 1...5 В, 0...10 В
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
16 бит АЦП
