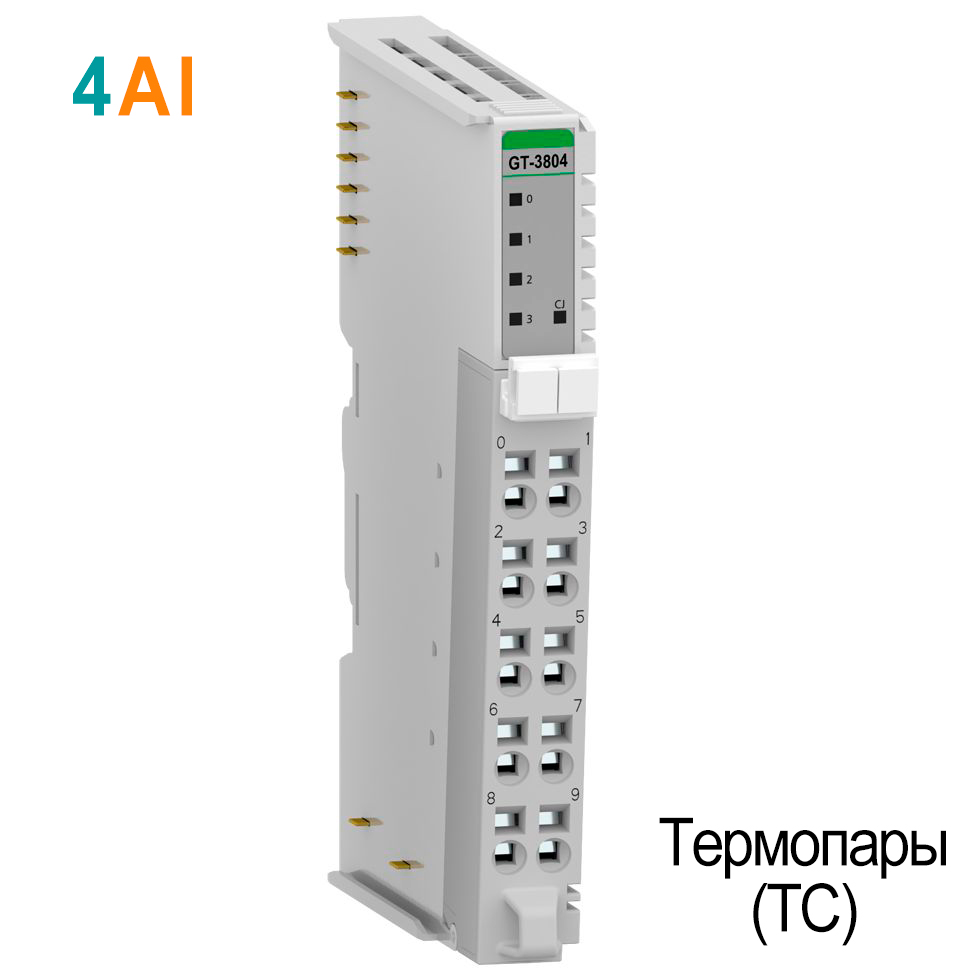

GT-3804 Аналоговый ввод, 4AI, термопара TC, RTB 10

Характеристики входов

Количество каналов

4 канала

Индикация

4 зелёных индикатора статуса канала,

1 зелёный индикатор статуса входа температурной коррекции (CJ)

Тип входного сигнала

Тип	Макс. диапазон	Рекоменд. диапазон
K	-270 ~ 1372 °C	-200 ~ 1200 °C
J	-210 ~ 1200 °C	-40 ~ 1100 °C
T	-270 ~ 400 °C	-200 ~ 350 °C
B	30 ~ 1820 °C	600 ~ 1700 °C
R	-50 ~ 1768 °C	0 ~ 1600 °C
S	-50 ~ 1768 °C	0 ~ 1600 °C
E	-270 ~ 1000 °C	-200 ~ 800 °C
N	-270 ~ 1300 °C	-200 ~ 1250 °C
L	-200 ~ 900 °C	-100 ~ 850 °C
U	-200 ~ 600 °C	-100 ~ 550 °C
C	0 ~ 2310 °C	100 ~ 2100 °C
D	0 ~ 2490 °C	100 ~ 2200 °C
10 мкВ	-81.0 ~ 81.0 мВ, Разрешение: 10 мкВ
1 мкВ	-32.7 ~ 32.7 мВ, Разрешение: 1 мкВ
2 мкВ	-65.5 ~ 65.5 мВ, Разрешение: 2 мкВ

Диагностика

Обрыв датчика или выход за пределы диапазона, индикатор соотв. канала не горит и

значение соотв. канала равно 0x8000 (-32768)

Подключен внешний CJ: индикатор CJ горит зелёным

Не подключен внешний CJ: индикатор CJ не горит

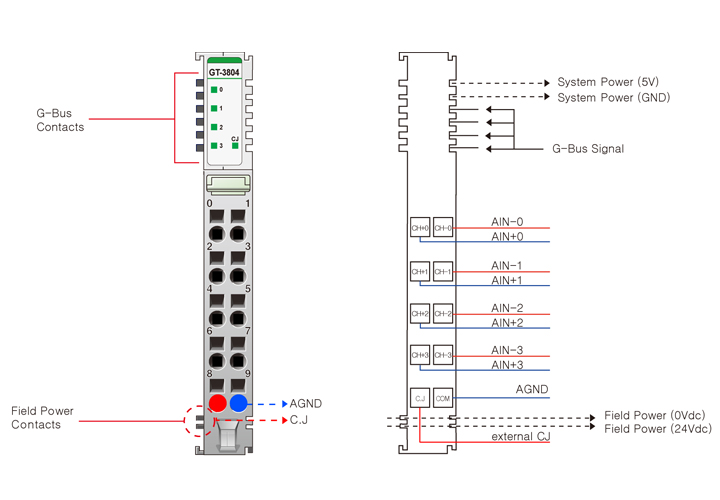

Схема подключения

2-проводная

Время преобразования

не более 30 мс / все каналы

Формат данных

16-битное целое число (значение температуры / напряжения)

Погрешность модуля

Рекомен. диапазон:

±0.1% от рекомендованной шкалы при 25 °C

±0.3% от рекомендованной шкалы при -40 C°, 70 C°

Тип C/D (рекоменд. диапазон):

±0.3% от рекомендованной шкалы при -40 C°, 70 C°

Внешняя компенсация холодного спая (PT100):

±2 °C при -40 C°, 70 C°

Компенсация холодного спая

Внутренняя (TMP275AIDGKR): -40 C° ~ 125 C°

Внешняя (PT100): -45 C° ~ 95 C°

Калибровка

Не требуется

Базовые характеристики

Рассеиваемая мощность	130 мА при 5 В DC
Гальваническая изоляция	Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции
Полевое питание	Не используется, полевое питание передаётся на следующий модуль расширения
Подключение	Макс. сечение проводов 2.0 мм² (AWG 14)
Вес	60 г
Габариты модуля	12 мм x 99 мм x 70 мм
