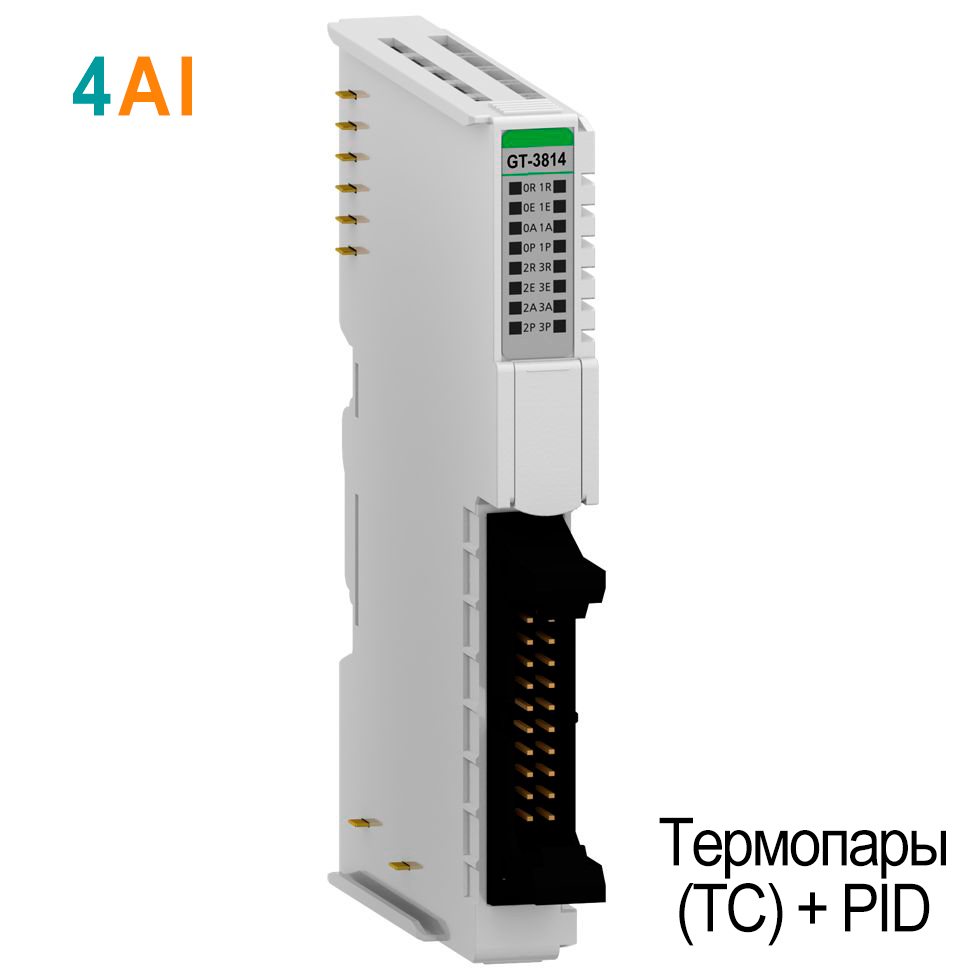

Артикул:
GT-3814
Характеристики входов
| Количество каналов | 4 канала | |||||||||||||||||||||||||||||||||||||||
| Индикация | 4 зелёных индикатора статуса на канал | |||||||||||||||||||||||||||||||||||||||
| Тип входного сигнала |
|
|||||||||||||||||||||||||||||||||||||||
|
Погрешность модуля |
Рекоменд. диапазон: ±0.1% от полной шкалы при 25 °C ±0.3% от рекомендованной шкалы при -20 °C, 50 °C Тип T,B,R,S,C,D (рекоменд. диапазон): ±0.3% рекомендованной шкалы при -20 °C, 50 °C Измерение температуры внешнего холодного спая: ±0.3% от полной шкалы при -20°C, 50°C |
|||||||||||||||||||||||||||||||||||||||

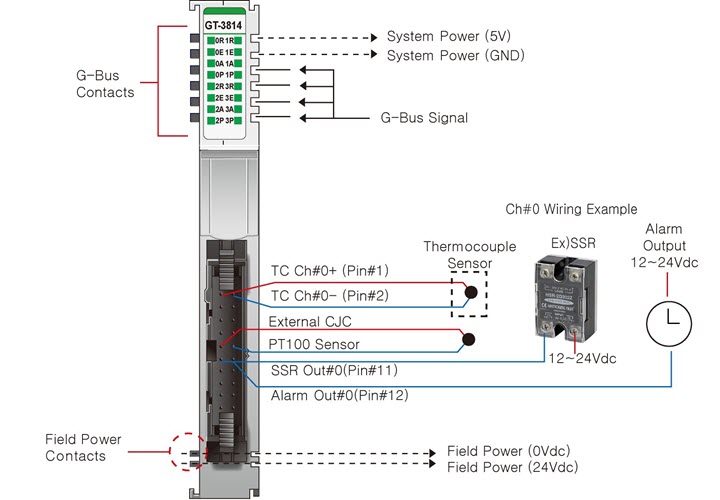

| Схема подключения | 2-проводная | |||||||||||||||||||||||||||||||||||||||
| Время преобразования | не более 30 мс / все каналы | |||||||||||||||||||||||||||||||||||||||
| Формат данных | 16-битное целое число (значение температуры) | |||||||||||||||||||||||||||||||||||||||
| Калибровка | Не требуется |
Характеристики выходов
| Метод управления |
П, ПИ, ПД, ПИД-регулирование с возможность автоматической настройки параметров регулятора методом предельного цикла (метод Циглера-Никольса) |
| Тип выходного сигнала |
Сигнал управления - ШИМ выход для твердотельного реле (Sink, с общим "-"), 18 ~ 26.4 В DC Аварийный сигнал - Транзисторный (Sink, с общим "-"), 18 ~ 26.4 В DC |
| Точность ШИМ выхода | 0.3% от полной шкалы при 25 °C |
|
Дополнительные возможности |
Смещение входной/выходной величины регулятора, гистерезис |
Базовые характеристики
| Рассеиваемая мощность | 50 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Не подключено |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 26.4 В DC Рассеиваемая мощность: 70 мА при 24 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 60 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Техническое описание
[Spec] GT-3814 (Rev 1.07).pdf / PDF 0.32MB
Crevis_Temp_Control_Utility.rar / RAR 26.98MB
Crevis_Temp_Control_Utility.rar / RAR 26.98MB
Руководство по эксплуатации
Руководство Пользователя, ПИД-регуляторы Crevis GT-37xx, Crevis GT-38xx, Серия G.pdf / PDF 1.91MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
4
Поддерживаемые НСХ
Тип B, Тип C, Тип D, Тип E, Тип J, Тип K, Тип L, Тип N, Тип R, Тип S, Тип T, Тип U
Ток потребления, мА
50
Тип разъема
IDC 20
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
Другое
