Артикул:

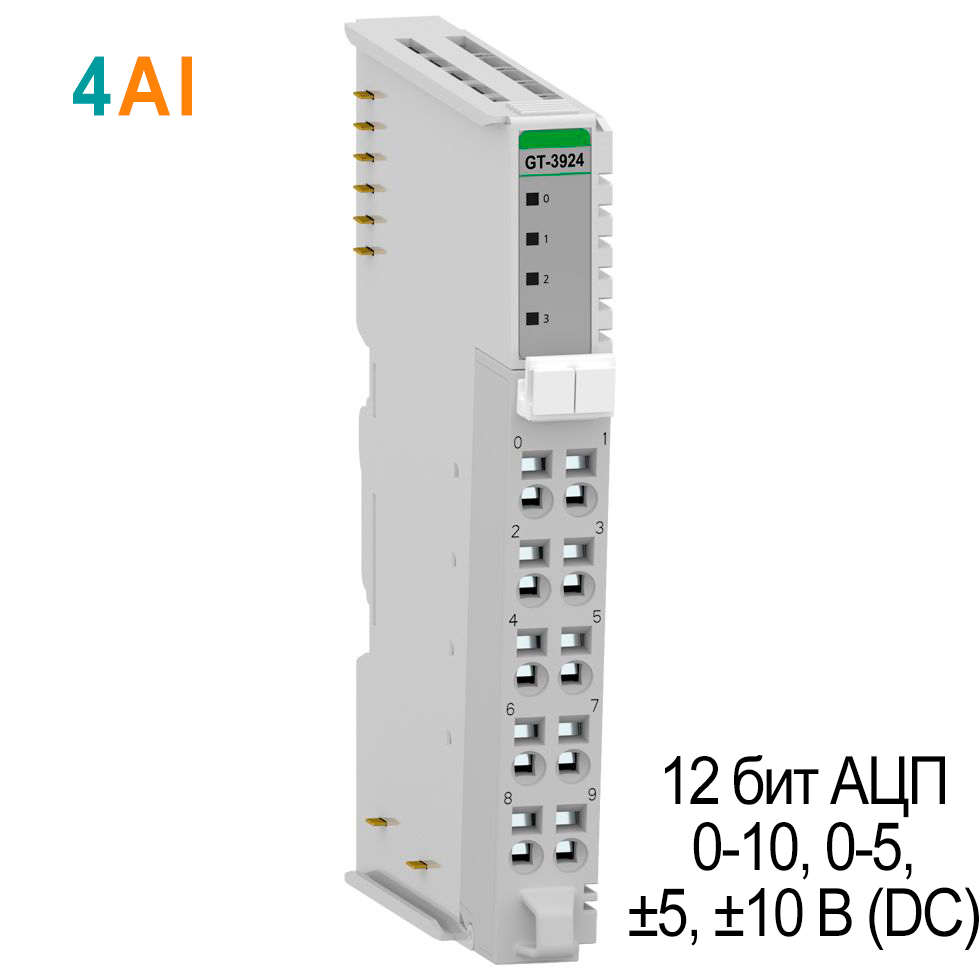

GT-3924
Характеристики входов
| Количество каналов | 4 канала (Дифференциальный), без изоляции между каналами |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип входного сигнала | 0 ~ 10 В DC, 0 ~ 5 В DC, -10 ~ 10 В DC, -5 ~ 5 В DC |
| Разрешение (точность) |
12 бит АЦП: 2.44 мВ/бит (для 0 ~ 10 В), 1.22 мВ/бит (для 0 ~ 5 В), 4.88 мВ/бит (для -10 ~ 10 В), 2.44 мВ/бит (для -5 ~ 5 В) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -40°С, 70°С |
| Входное сопротивление | 667 кОм |
| Диагностика |
Диагностика отключения полевого питания: индикаторы статуса каналов мигают зелёным Значение входного сигнала < 0.5% (от верхней границы диапазона): индикатор соотв. канала не горит Значение входного сигнала > 0.5% (от верхней границы диапазона): индикатор соотв. канала горит зелёным |
| Время преобразования | 1.0 мс / все каналы |
| Калибровка | Не требуется |

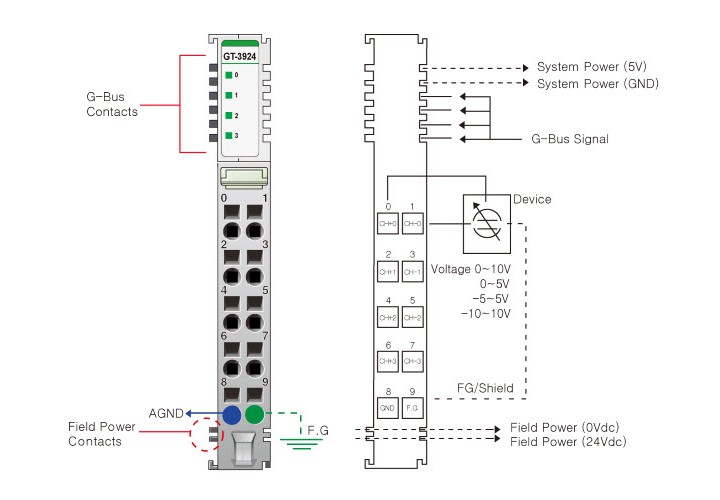

| Общие контакты | 1 контакт (AGND) |
Базовые характеристики
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 30 В DC Рассеиваемая мощность: 45 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Аналоговый ввод (Диф тип) Crevis GT-39xx, Серия G.pdf / PDF 1.13MB
1/1
—
Серия
Серия G
Тип модуля
Аналоговый ввод
Количество каналов
4
Диапазон измерений
-5...5 В, 0...5 В, -10...10 В, 0...10 В
Ток потребления, мА
30
Тип разъема
RTB 10
Тип подключения
2-проводное (диф.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
