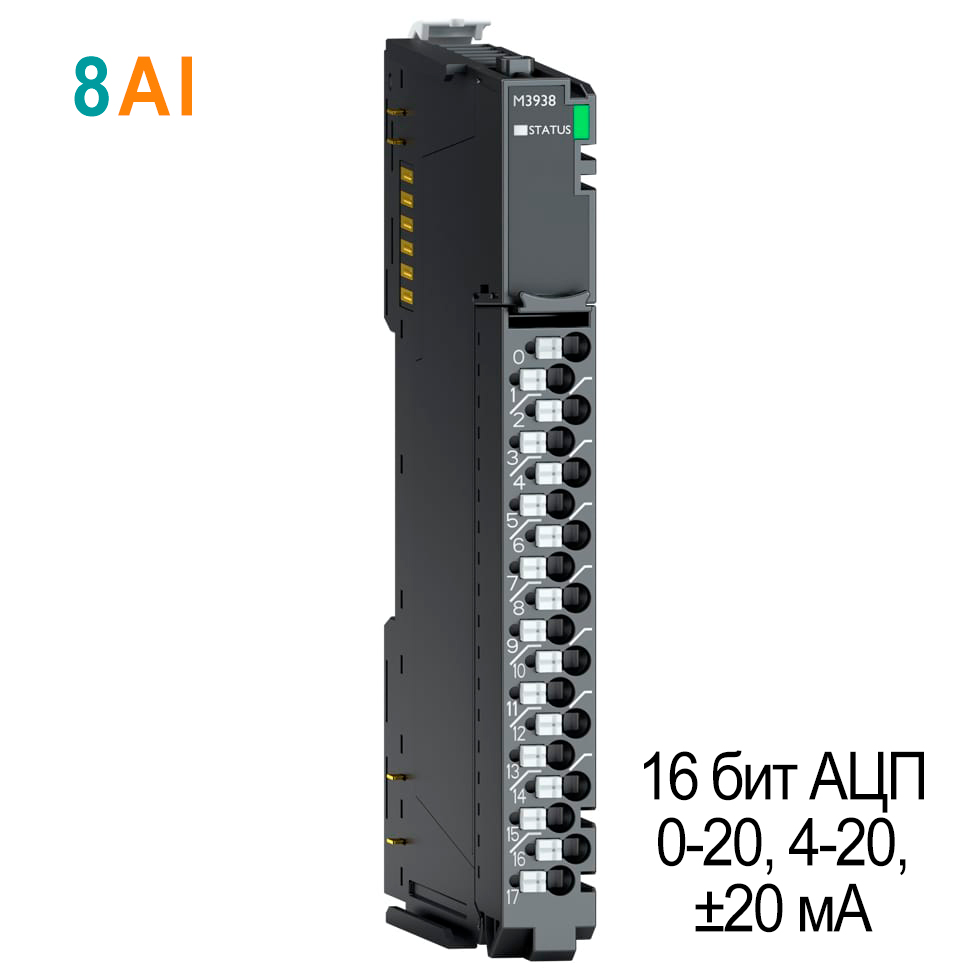

Артикул:
M3938
Характеристики входов
| Количество каналов | 8 каналов (Дифференциальный), без изоляции между каналами |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип входного сигнала | 0 ~ 20 мА, 4 ~ 20 мА, -20 ~ 20 мА |
| Разрешение (точность) |
16 бит АЦП (включая знак): 0.61 мкА/бит (для 0 ~ 20 мА), 0.49 мкА/бит (для 4 ~ 20 мА), 1.22 мкА/бит (для -20 ~ 20 мА) |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при -25°С, 60°С |
| Входное сопротивление | 100 Ом |
| Время преобразования | 2.4 мс / все каналы |
| Калибровка | Не требуется |
| Общие контакты | 2 контакта (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Не используется, полевое питание передаётся на следующий модуль расширения |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Аналоговый ввод (Диф. тип) M39xx, M-серия.pdf / PDF 1.77MB
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
4...20 мА, 0...20 мА, -20...20 мА
Ток потребления, мА
200
Тип разъема
RTB 18
Тип подключения
2-проводное (диф.)
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
16 бит АЦП
