Артикул:

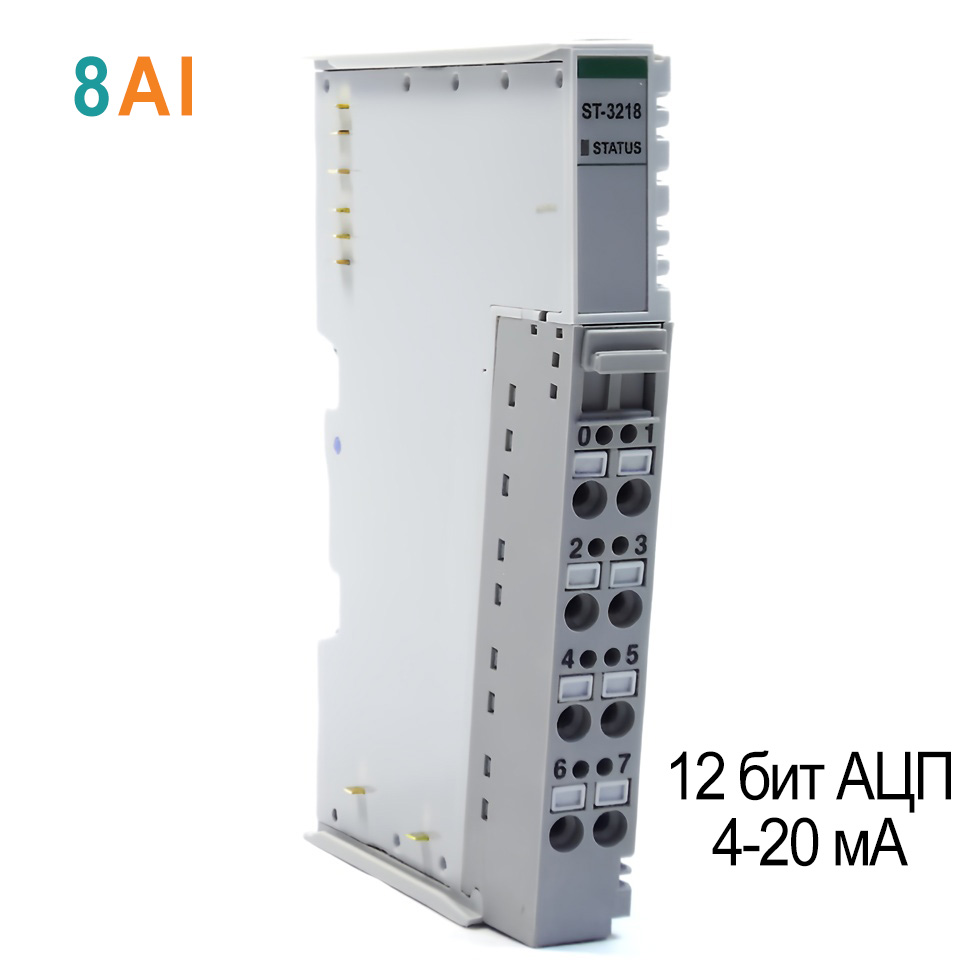

ST-3218
Характеристики входов
| Количество каналов | 8 каналов (Несимметричный, с общей землей), без изоляции между каналами |
| Индикация |
1 индикатор статуса модуля |
| Тип входного сигнала | 4 ~ 20 мА |
| Разрешение (точность) | 12 бит АЦП: 3.91 мкА/бит |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25°С ±0.3% от полной шкалы при 0°С, 60°С |
| Входное сопротивление | 120 Ом |
| Время преобразования | 4 мс / все каналы |
| Калибровка | Не требуется |

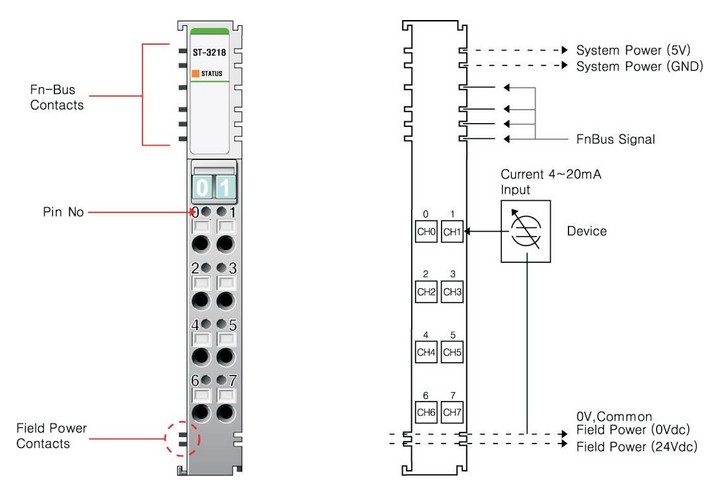

| Общие контакты | Внешнее соединение |
Базовые характеристики
| Рассеиваемая мощность | 80 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
|
Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 40 мА при 24 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 70 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый ввод
Количество каналов
8
Диапазон измерений
4...20 мА
Тип разъема
RTB 8
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
12 бит АЦП
