Артикул:
ST-3714
Характеристики входов
| Количество каналов | 4 канала | ||||||||||
| Индикация | 4 зелёных индикатора статуса на канал | ||||||||||
| Тип входного сигнала |
|
||||||||||
| Диагностика |
Обрыв датчика или выход за пределы диапазона: индикатор соотв. канала не горит и значение соотв. канала равно 0x8000 (-32768) |
||||||||||
| Ток возбуждения | Около 1 мА | ||||||||||

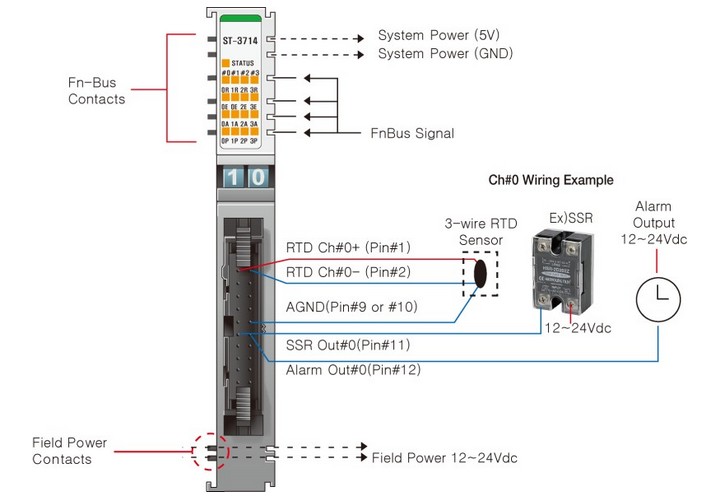

| Схема подключения | 3-проводная | ||||||||||
| Время преобразования | не более 150 мс / все каналы | ||||||||||
| Формат данных | 16-битное целое число (значение температуры) | ||||||||||
| Погрешность модуля |
Все типы входных диапазонов: ±0.1% от полной шкалы при 25 °C |
||||||||||
| Разрешение данных |
0.1 °C/°F |
||||||||||
| Калибровка | Не требуется |
Характеристики выходов
| Метод управления |
П, ПИ, ПД, ПИД-регулирование с возможность автоматической настройки параметров регулятора методом предельного цикла (метод Циглера-Никольса) |
| Тип выходного сигнала |
Сигнал управления - ШИМ выход для твердотельного реле (Sink, с общим "-"), 11 ~ 28.8 В DC Аварийный сигнал - Транзисторный (Sink, с общим "-"), 11 ~ 28.8 В DC |
| Точность ШИМ выхода | 0.3% от полной шкалы при 25 °C |
|
Дополнительные возможности |
Смещение входной/выходной величины регулятора, гистерезис |
Базовые характеристики
| Рассеиваемая мощность | 200 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 11 ~ 28.8 В DC |
| Подключение | Разъём IDC 20 (AWG 22) |
| Вес | 100 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
1/1
—
Серия
Серия S
Тип модуля
Аналоговый ввод
Количество каналов
4
Тип разъема
IDC 20
Тип подключения
3-проводное
Горячая замена
?
Hot backup
Не поддерживается
Протокол HART
Не поддерживается
Разрешение (точность)
