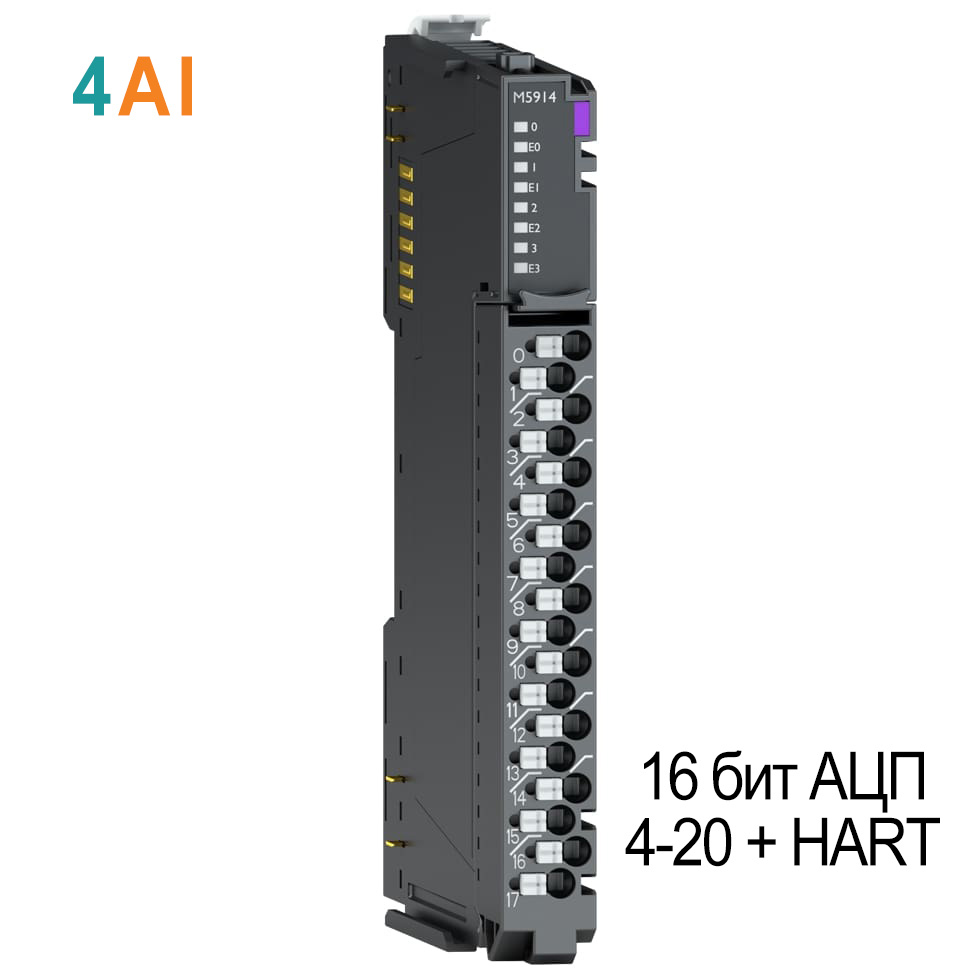

Артикул:
M5914
Характеристики входов
| Количество каналов | 4 канала (Несимметричный), без изоляции между каналами |
| Индикация |
4 зелёных индикатора статуса канала 4 красных индикатора статуса обмена по протоколу HART |
| Тип входного сигнала |
4 ~ 20 мА |
| Разрешение (точность) | 16 бит АЦП (включая знак): 0.49 мкА/бит |
| Формат данных | 16-битное целое число (код АЦП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25℃ ±0.3% от полной шкалы при -25℃, 60℃ |
| Входное сопротивлениеe | 270 Ом |
| Время преобразования | 30 мс / все каналы |
| Калибровка | Не требуется |

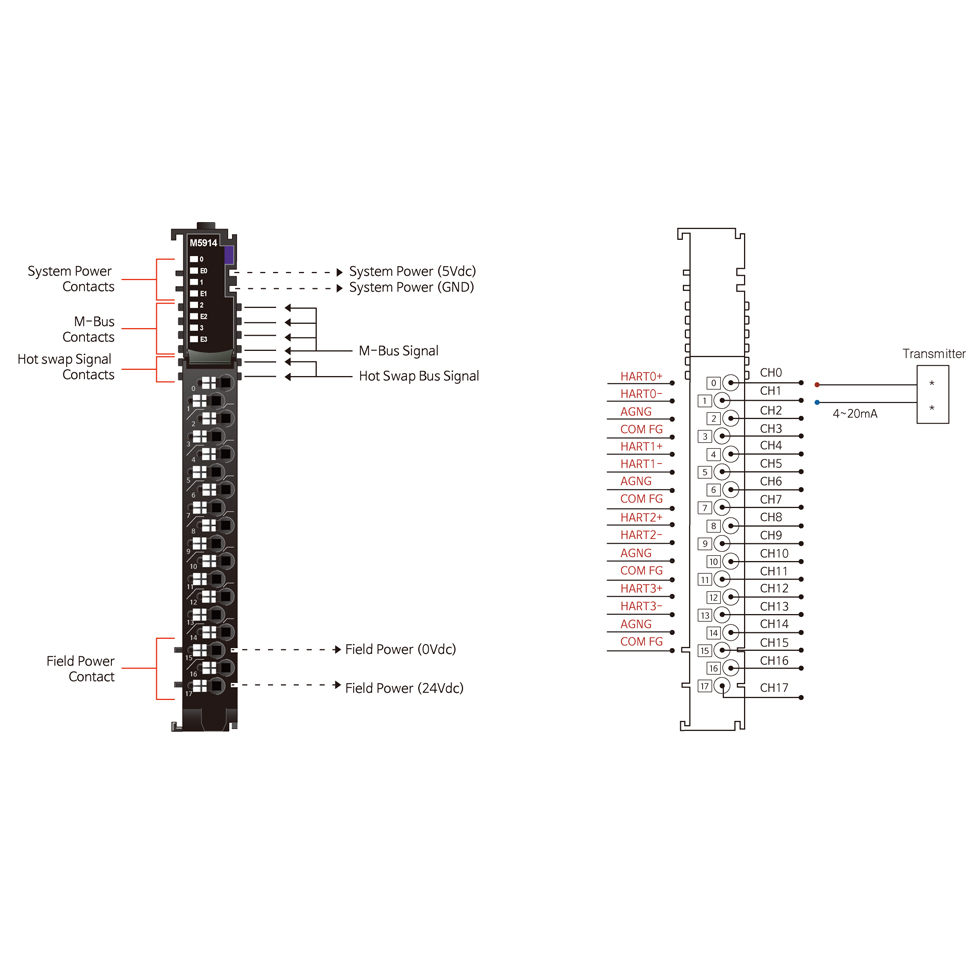

| Общие контакты | 4 контакта (AGND) |
Протокол HART
| Версия HART | 5 |
| Детектирование обрыва линии | < 3.5 мА |
|
Детектирование короткого замыкания линии |
> 22 мА |
| HART устройств на канал | 1 |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция | Между в/в и логикой: Оптоизоляция |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 10 мА при 24 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Аналоговый ввод HART M5914, M-серия.pdf / PDF 1.75MB
1/1
—
Серия
Серия M
Тип модуля
Аналоговый ввод
Количество каналов
4
Тип разъема
RTB 18
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Поддерживается
Протокол HART
Поддерживается
Разрешение (точность)
16 бит АЦП
