Артикул:

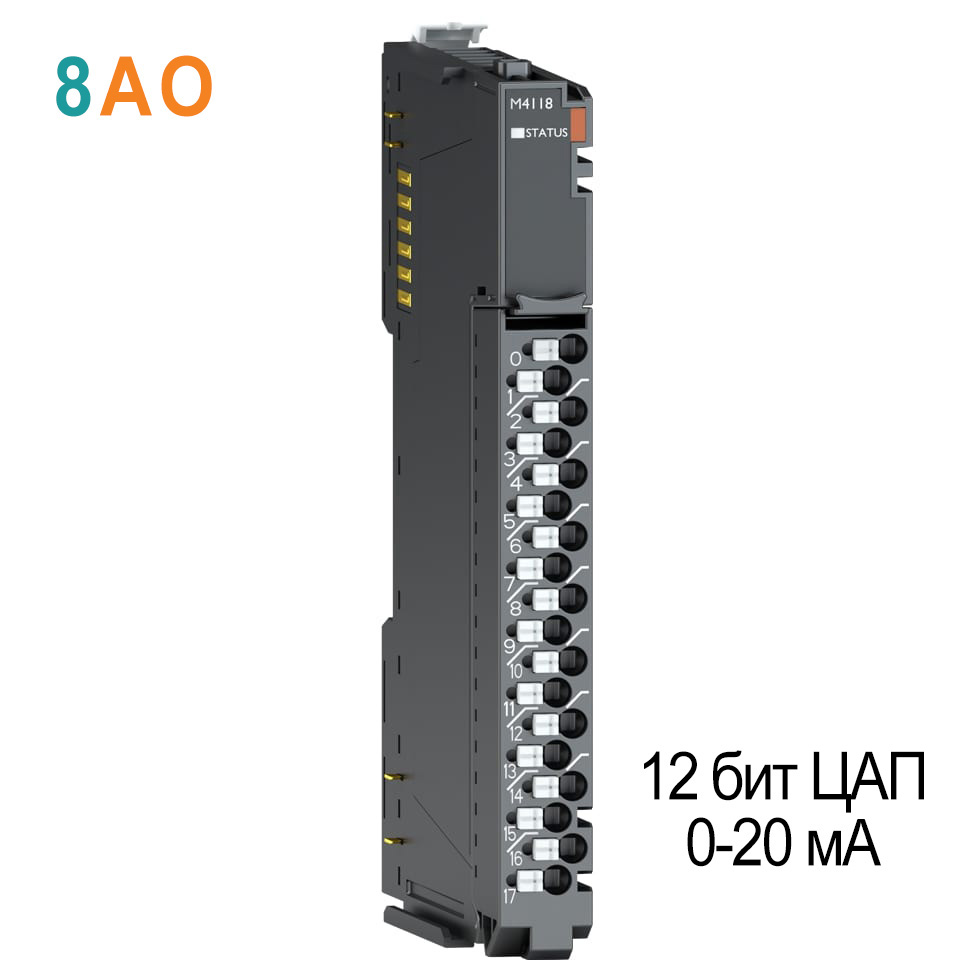

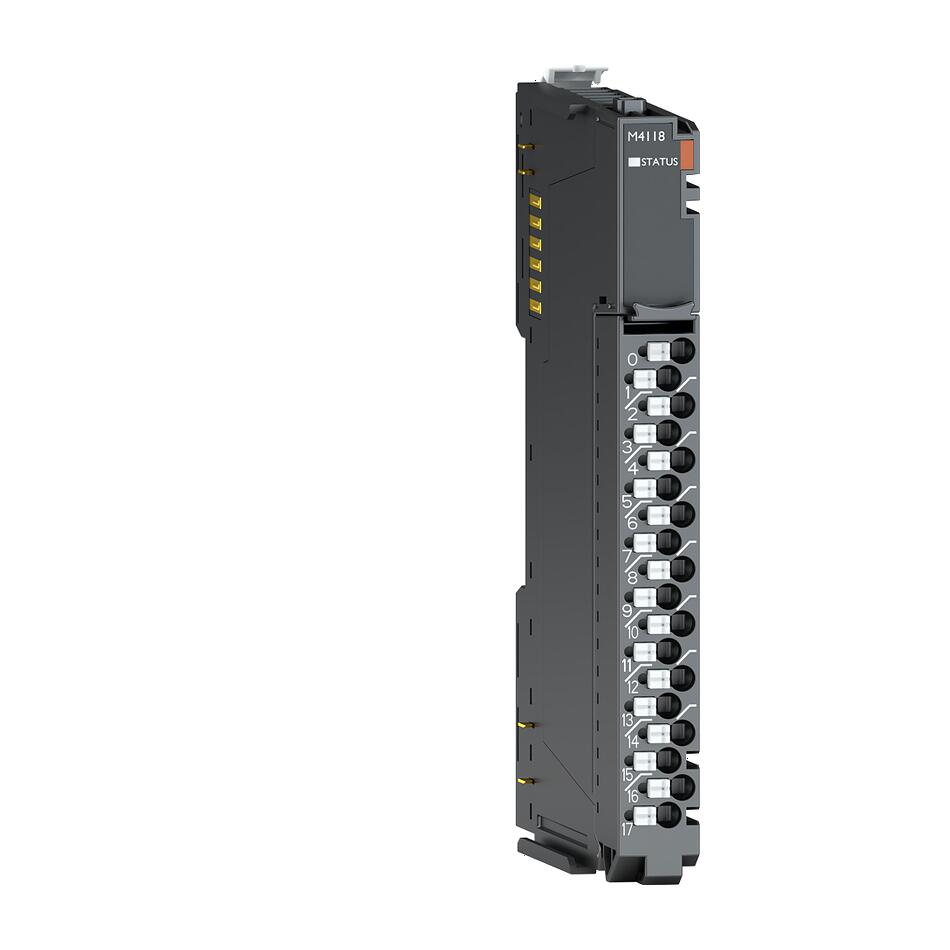

M4118
Характеристики выходов
| Количество каналов | 8 каналов (Несимметричный, с общей землей) |
| Индикация | 1 зелёный индикатор статуса шины M-Bus |
| Тип выходного сигнала | 0 ~ 20 мА |
| Разрешение (точность) | 12 бит ЦАП: 4.88 мкА/бит |
| Формат данных | 16-битное целое число (код ЦАП) |
| Погрешность модуля |
±0.1% от полной шкалы при 25 °С ±0.3% от полной шкалы при -25 °С, 60 °С |
| Сопротивление нагрузки | не более 200 Ом |
| Диагностика |
Диагностика отключения полевого питания: индикатор мигает зелёным |
| Время преобразования | 0.25 мс / все каналы |
| Калибровка | Не требуется |

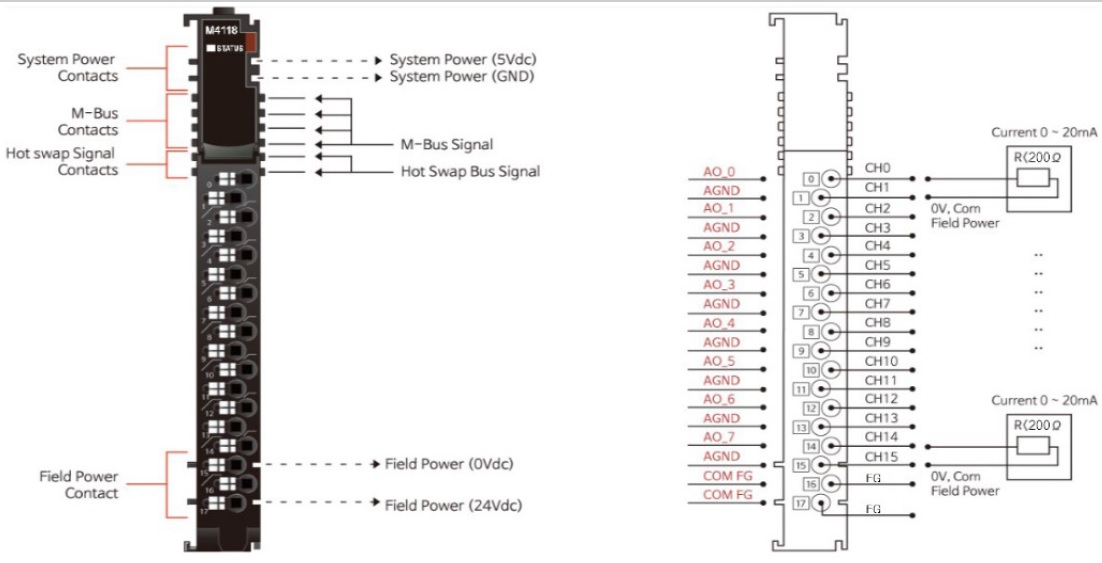

| Общие контакты | 8 контактов (AGND) |
Базовые характеристики
| Горячая замена | Поддерживается |
| Рассеиваемая мощность | 30 мА при 5 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание : Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжений: 18 ~ 28.8 В DC Рассеиваемая мощность: 130 мА при 24 В DC |
| Подключение | Макс. сечение проводов 1.3 мм2 (AWG 16) |
| Вес | 72 г |
| Габариты модуля | 12 мм x 110 мм x 75 мм |
Руководство по эксплуатации
Руководство по эксплуатации, Аналоговый вывод Ток M41xx M42xx, M-серия.pdf / PDF 1.99MB
1/1
—
Серия
Серия M
Тип модуля
Аналоговый вывод
Количество каналов
8
Диапазон измерений
0...20 мА
Ток потребления, мА
30
Тип разъема
RTB 18
Тип подключения
2-проводное (несим.)
Горячая замена
?
Hot backup
Поддерживается
Разрешение (точность)
12 бит АЦП
