Артикул:

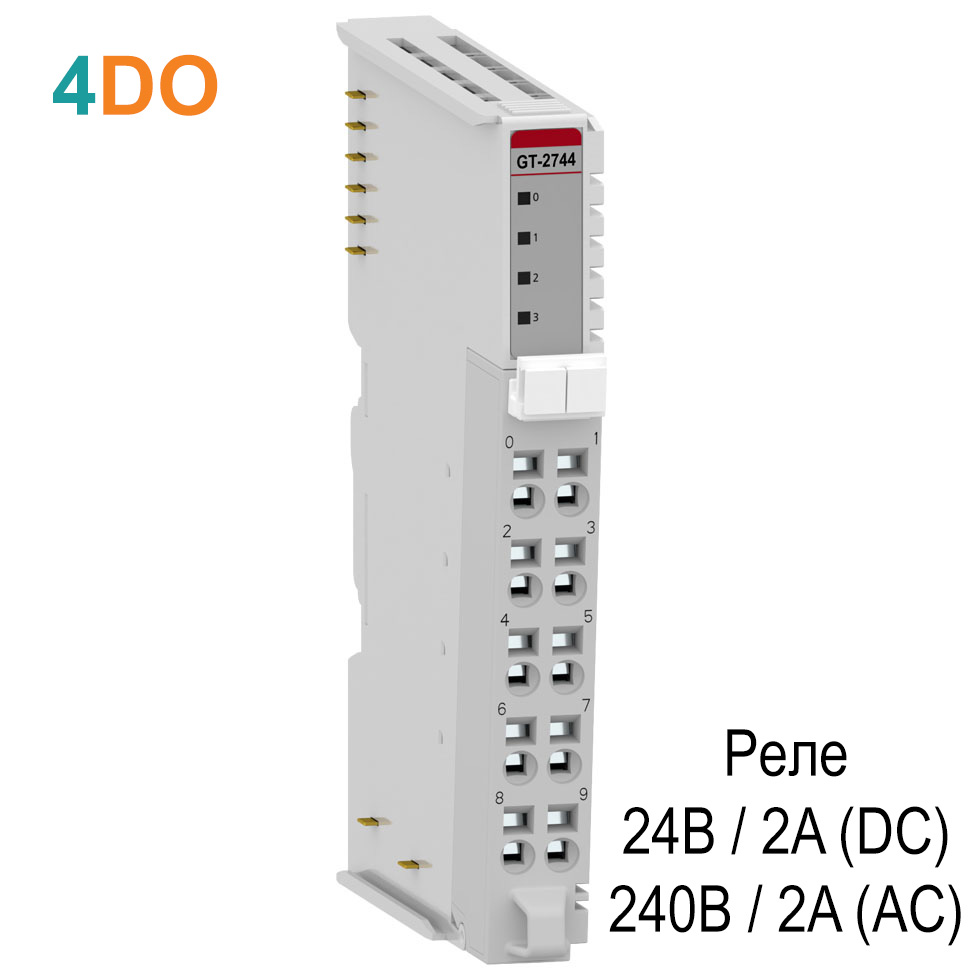

GT-2744
Характеристики выходов
| Количество каналов | 4 канала (Двунаправленный) |
| Индикация | 4 зелёных индикатора статуса канала |
| Тип реле | Реле SPST-NO |
| Выходное напряжение (логический "1") |
0 ~ 32 В DC при 2 А (резист.) 48 В DC при 0.8 А (резист.) 110 В DC при 0.5 А (резист.) не более 240 В AC при 2 А (резист.) |
| Время запаздывания |
с "0" на "1": не более 5 мс (24 В DC) с "1" на "0": не более 8 мс (24 В DC) с "0" на "1": не более 5 мс (220 В AC) с "1" на "0": не более 15 мс (220 В AC) |
| Токовая нагрузка |
2.0 А на канал при 0 ~ 32 В DC 0.8 А на канал при 48 В DC 0.5 А на канал при 110 В DC 2.0 А на канал при 240 В AC |
| Механический ресурс переключений |
2 ∙ 107 |
| Частота выходного сигнала |
47 ~ 63 Гц |
| Общие контакты | 2 контакта |
Базовые характеристики
| Рассеиваемая мощность | 35 мА при 5.0 В DC |
| Гальваническая изоляция |
Между в/в и логикой: Оптоизоляция Полевое питание: Без изоляции |
| Полевое питание |
Напряжение питания: 24 В DC (номин.) Диапазон напряжения: 22 ~ 26 В DC |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 58 г |
| Габариты модуля | 12 мм x 99 мм x 70 мм |
Руководство по эксплуатации
Руководство Пользователя, Дискретный вывод Crevis GT-2xxx, Серия G.pdf / PDF 3.67MB
1/1
—
Серия
Серия G
Тип модуля
Дискретный вывод
Количество каналов
4
Тип сигнала
24 В (DC), 240 В (AC)
Ток потребления, мА
35
Тип разъема
RTB 10
Тип подключения
2-проводное
Горячая замена
?
Hot backup
Не поддерживается
Тип выхода
Релейный
