Артикул:
NA-9188
Характеристики интерфейса
| Тип адаптера | Ведомое устройство (Slave), EtherNet/IP |
| Протокол обмена |
EtherNet/IP, Level 2 I/O Server (Explicit, I/O Message) |
| Количество модулей расширения | не более 32 модулей |
|
Объём данных модулей расширения |
не более 252 байт входных данных и 252 байт выходных данных |
| Длина линии связи |
до 100 м от Ethernet концентратора (Hub/Switch), витая пара CAT5 UTP/STP |
| Количество ведомых устройств |
ограничено спецификацией протокола Ethernet |
|
Максимальное количество соединений |
16 соединений I/O message 64 CIP соединений 64 соединений Explicit message |
| Скорость передачи данных |
10/100 Mб/с, автоматическое согласование скорости передачи, полный дуплекс |

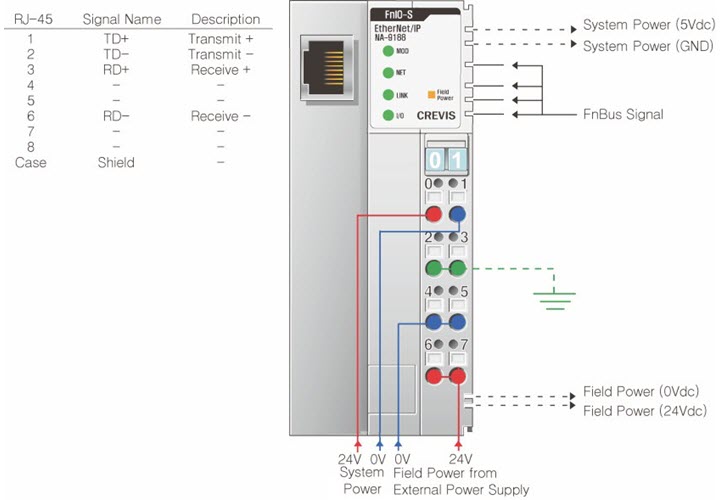

| Коннектор | RJ-45, 1 коннектор |
| Индикация | 5 индикаторов статуса |
Базовые характеристики
| Рассеиваемая мощность | 60 мА при 24 В DC |
| Системное питание |
Напряжение питания: 24 В DC (номин.). Диапазон напряжения питания: 11 ~ 28.8 В DC Защита от напряжения обратной полярности |
| Полевое питание | Напряжение питания: 24 В DC (номин.) |
| Макс. ток цепей полевого питания | 10 A DC |
| Питание модулей расширения | 1.5 A при 5 В DC (встроенный источник питания) |
| Гальваническая изоляция |
Системное питание и внутренние цепи: Без изоляции Системное питание и цепи в/в: Гальваническая изоляция |
| Подключение | Макс. сечение проводов 2.0 мм2 (AWG 14) |
| Вес | 150 г |
| Габариты модуля | 45 мм x 99 мм x 70 мм |
